長基線定位系統
LBL Positioning System

1、產品概述

中科聲學提供潛標式和浮標式兩種長基線（LBL）水聲定位系統，定位精度均可以達到全球衛星定位（GPS）系統的同等量級，定位區域理論上可不受限制，是精度最高、區域最大的一種水聲定位系統。潛標式LBL系統是使用固定海底聲學應答器組成水下測量陣列，浮標式LBL系統是使用智能浮標組成水面測量陣列。被定位水下目標上安裝聲信標或船載甲板單元。當智能浮標或潛標上安裝USBL系統時，定位系統將成為USBL/LBL聯合系統。

根據客戶特定需求，公司已完成多個定制式產品，具有水下多個合作目標（信標式）的定位、被動噪聲目標的定位；水下多目標同步式、異步式和詢問應答式定位等功能。固定在海底的潛標可作為水下標定點用于航行體進行水下導航和位置修正。

● 實現了高精度水下三維定位
● 結合GPS技術給出大地坐標
● 采用高精度的時延估計和測量技術，定位精度達國內領先水平
● 已成為國內某海軍裝備型號產品
● 多系列多型號，可定制，快速一流的售后服務體系
● 友好的中文操作界面，操作簡單
● 獲得發明專利1項、實用新型專利1項、軟件著作權1項

2、產品功能

● 具有多目標定位、跟蹤功能
● 具有同步和應答兩種工作方式
● 具有數據融合功能，融合差分GPS信息來確定信標的絕對位置信息的功能
● 具有實時顯示目標、艦船的位置和軌跡的功能
● 具有系統工作參數設置的功能
● 具有指令控制功能
● 具有自檢功能，包括噪聲、設備狀態
● 多系列、多型號、可定制，快速一流的服務體系

3、應用領域

● 水下目標和載體定位、跟蹤、導航
● 水下施工、海底電纜鋪設
● 海上石油勘探

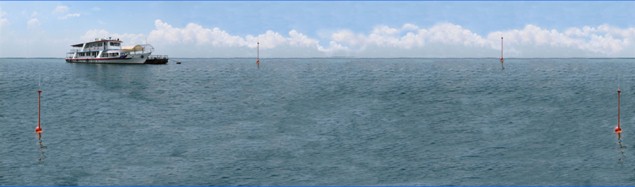

長基線水聲定位系統布放

長基線水聲定位系統軟件界面

4、系統組成

長基線水聲定位系統有兩種形式，潛標模式和浮標模式。

● 浮標模式主要由三部分組成，水上浮標（不少于3個）、主控處理單元和聲目標。

fGPS定位浮標	聲信標（水下目標）	顯控平臺

● 潛標模式主要由四部分組成，水下潛標（不少于3個）、甲板單元、可運行定位系統軟件的計算機（計算機可選配）和聲目標。

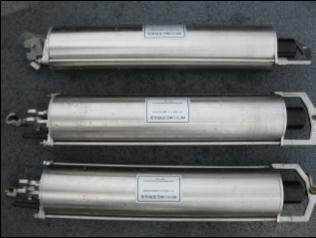

潛標	甲板單元	顯控平臺

5、技術指標

1）信號體制：CW、LFM(可編程)

2）信號頻率：10kHz~25kHz

3）作用距離：2000m

4）定位精度：0.1m+3‰*D（D為斜距）

5）測距精度：≤10cm+1‰D（D為斜距）

6）測深精度：≤0.5m

7）航向定位精度：≤1°

8）同步精度：≤10us

9）DGPS定位精度：≤5m（均方根值）；≤1m（事后處理）

10）跟蹤能力：可同時對多個目標定位，最多跟蹤6個目標

11）工作方式：同步式

12）無線通信距離：≥8km

13）無線電通信傳輸誤幀率：≤5％
